КОРОТКА ІНФОРМАЦІЯ:
Відповідність стандарту:
Разділювальна канавка
TTMA и NTTC DOT 406.
• CEN
• Флянці стандарта TW01
Матеріал виготовлення:
Нерж/Алюміній/Литий корпус
Основні технічні характеристики:
Підключення: флянець
Максимальний потік: 2500 л/хв
Робочий тиск: 3-5 Бар
(максимально допустимий тиск 15 Бар)
Рабоча температура -15 +65
З'єднання: флянець 4” TTMA

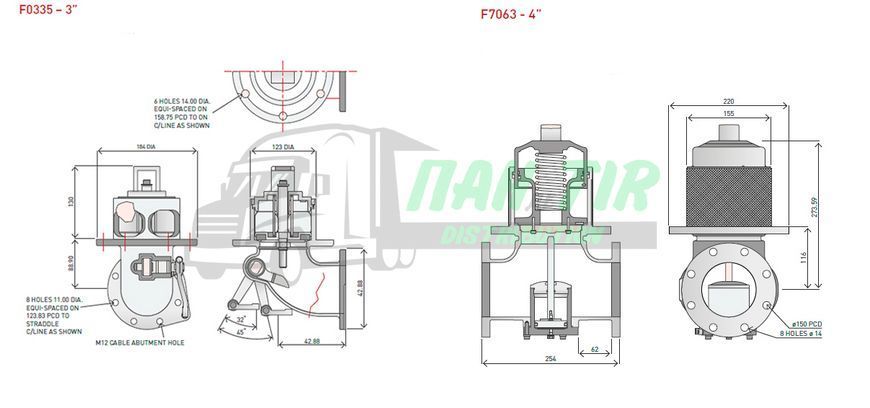

Схема підключення загальна
Речовини з якими використовується:
Сумісні:
Бензин, Моторне паливо, Керосин (гас), Дизель
Не сумісні:
азотна кислота
перхлорати
перекисі
сильні окислювачі

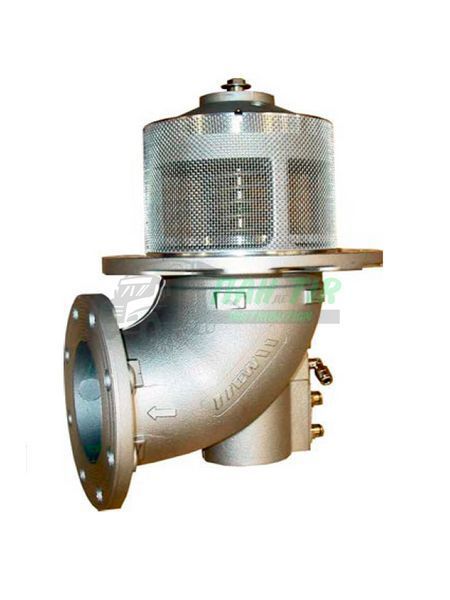

ТЕХНІЧНА ХАРАКТЕРИТСИКА І ПЕРЕВАГИ
Низька втрата тиску – компактний корпус – внутрішній повітряний циліндр –
послідовність дій та суворий контроль якості забезпечує тривалий термін
експлуатації та надійний термін служби пневматичного донного клапана.
• Високоякісний литий під тиском корпус та
комплектуючі вироби, що відповідають міжнародним
стандартам сприяють тривалості
експлуатаційного періоду
• Легка алюмінієва конструкція здатна нести високі
навантаження.
• Зовнішня роздільна канавка відповідає стандартам
TTMA та NTTC DOT 406. В аварійній ситуації руйнування
відбувається за її перерізом, що запобігає втраті
герметичність клапана.
• Закриття здійснюється за допомогою самоцентруючого
поршня плунжера та пружини стиснення.
• Знімна кришка дозволяє виконувати заміну
елементів ущільнювачів без демонтажу всього клапана.
• Ремонтні комплекти запасних частин відповідають різним
моделям клапанів EW, що дозволяє уникнути проблем з
запасні деталі.
• Приєднувальний фланець відповідає стандарту TW 01
• Встановлено сітчастий фільтр як стандартну конфігурацію
для запобігання пошкодженню ущільнень.
• Механізм для відкриття вручну у разі аварійного розвантаження.
• Гідродинамічний дизайн корпусу сконструйований для
мінімізації втрати тиску при великих обсягах
пропущеного продукту.
• Послідовний повітряний циліндр дозволяє чітко
встановити, положення відкрито/закрито.
• Ущільнення з матеріалу Viton стійкі до
високооктановому паливу та його добавкам.
• Простота в обслуговуванні дозволяє проводити заміну поршня
повітряного циліндра без зняття клапана із трубопроводу.
• З'єднання з повітряною живильною лінією діаметром 6мм.
Варіанти для замовлення:
Опис варіантів
F7000011 Аварійний клапан, 4” механічний, 90°, фланець TTMA, Viton, без екрану
F7000031 Аварійний клапан, 4” механічний, 90°, фланець TTMA, Viton, з екраном
F7001041 Аварійний клапан, 4” механічний, 90° коліно, Victaulic, Viton, без екрану
F7020221 Аварійний клапан, 4" пневматичний, коліно 90°, фланець TTMA, з екраном
F7023221 Аварійний клапан, 4" пневматичний, 90° стандартне коліно, TW фланець, з екраном
F7033221 Аварійний клапан, 4" пневматичний, 90° проміжне коліно, TW фланець, з екраном
F7043221 Аварійний клапан, 4" пневматичний, 90° низькопрофільне коліно, TW фланець, з екраном
F7063221 Аварійний клапан, 4" пневматичний, TW фланець, з екраном
F7063621 Аварійний клапан, 4" пневматичний, збалансований під тиском, фланець TW, з екраном
F7051204K Аварійний клапан, 3” пневматичний, коліно 90°, Victaulic, Viton
F0335004 Аварійний клапан, 3” механічний, коліно 90°, фланець TTMA, Viton, з екраном
